离网控制器

      高性能风光互补控制器专为高端的小型风光互补系统设计，特别适合于风光互补路灯系统和风光

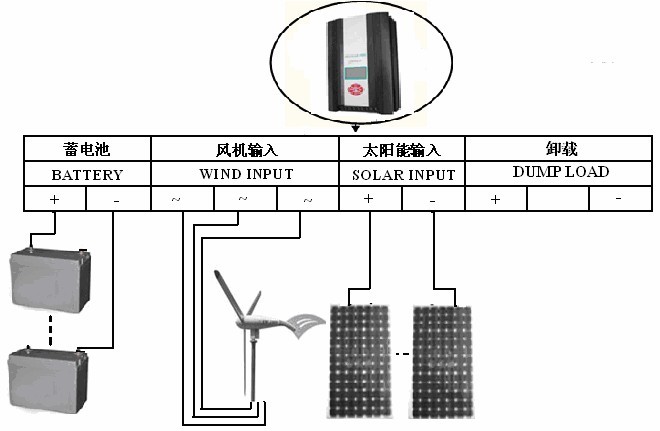

互补监控系统。本控制器能同时控制风力发电机和太阳能电池对蓄电池进行安全高效的充电。

控制器采用PWM方式控制风机和太阳能电池对蓄电池进行限流限压充电，即在蓄电池电量较低

时，采用限流充电。也就是当风机充电电流小于限流点时，风机的能量全部给蓄电池充电。当风机电

流大于限流点时，以限流点的电流给蓄电池充电，多余的能量通过PWM方式卸载。在蓄电池电量较

高时，采用限压充电。也就是当蓄电池电压低于限压点时，风机和太阳能的能量全部给蓄电池充电。

当蓄电池电压达到限压点时，风机和太阳能会以限压点对蓄电池充电，多余的能量通过PWM方式卸

载。

      控制器采用了专为风光互补系统设计的液晶模块，可以显示蓄电池电压、风机电压、光电池电

压、风机功率、光电池功率、风机电流、光电池电流、白天或夜晚指示、蓄电池电量状态等。通过液

晶上的四个按键，可以浏览显示内容和查看相关参数。

      另外，控制器具有完善的保护功能，包括：太阳能电池防反冲、太阳能电池防反接、蓄电池过充

电、蓄电池过放电、蓄电池防反接、防雷、风机限流、风机自动刹车和手动刹车。

      本控制器设计采用智能化、模块化，结构简单、功能强大，全部选用工业级的优质元器件和严格

的生产工艺制造，从而适合于低温等相对恶劣的工作环境并具有可靠的性能和使用寿命。 智能化、

模块化设计、结构简单，功能强大，性能稳定，产品可靠

1： ＰＷＭ充电方式，限压限流充电模式。

2： 可选温度补偿功能

3： TVS防雷保护

4： 采用了为风光互补路灯专业设计的LCD液晶
